Popis

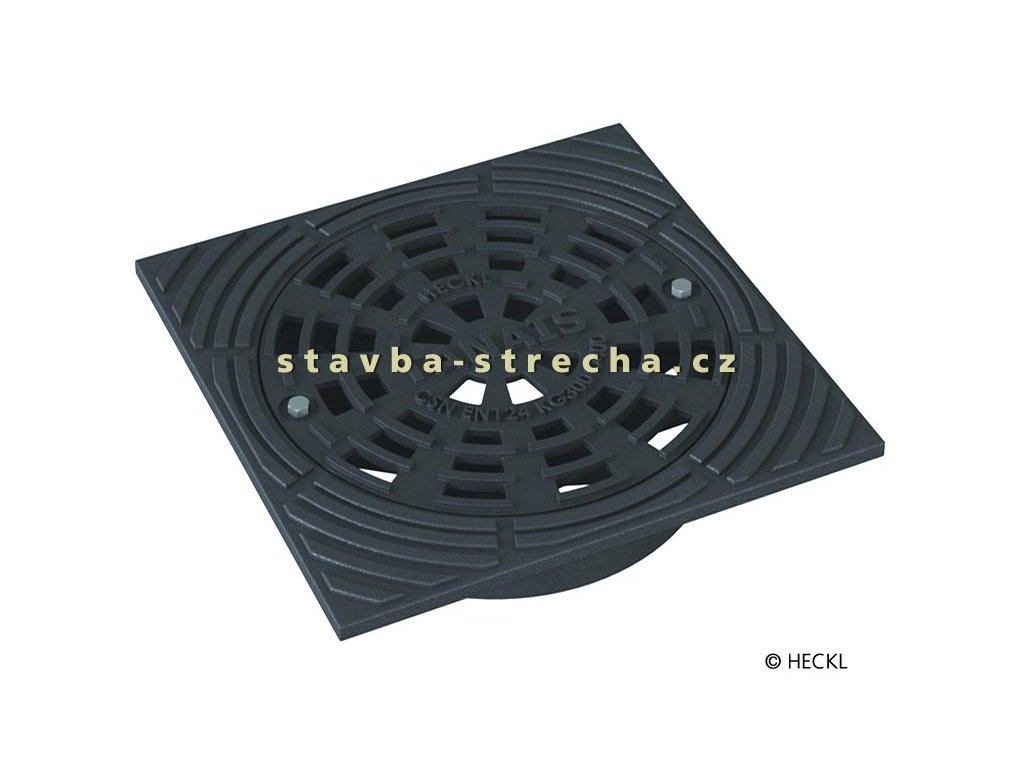

Vtoková mříž s čtvercovým rámem TANAIS je určena k odvodu povrchových vod z venkovních ploch do prostoru kanalizačních revizních šachet o průměru 315 nebo 400 mm spadajících pod třídu zatížení D 400 podle ČSN EN 124:1996.
Vnější rozměr rámu je 370 x 370 nebo 425 x 425 mm.
Vlastnosti

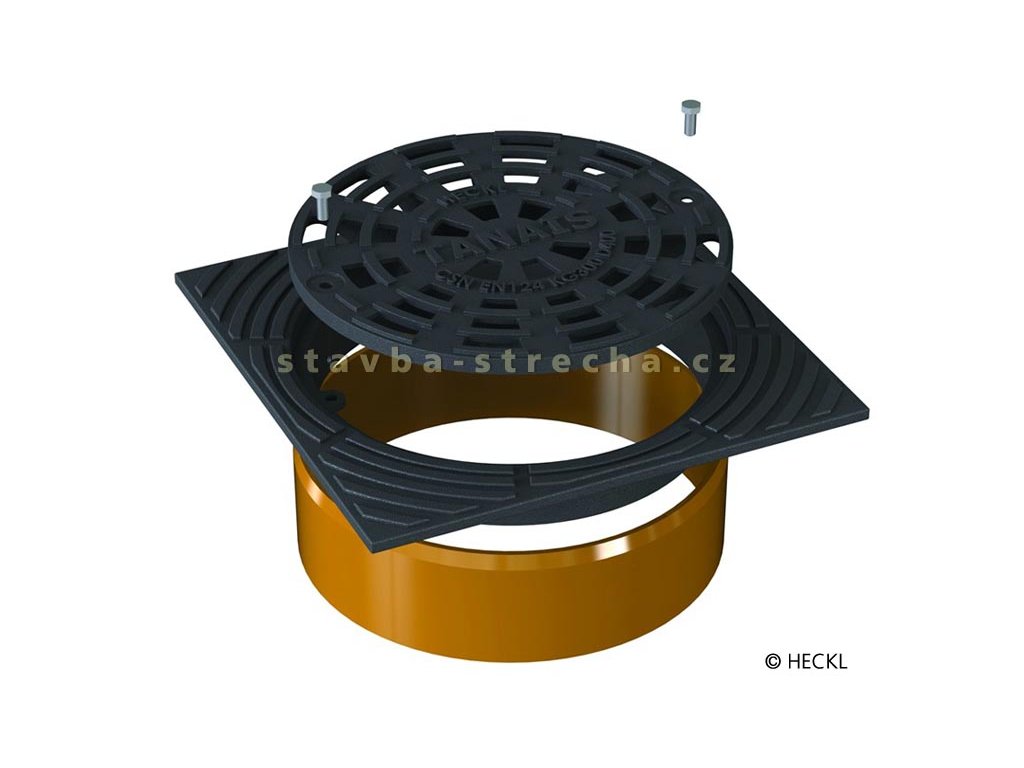

- Nasazuje se na hladký konec šachtové roury o průměru 315 nebo 400 mm.
- V případě použití teleskopické varianty je rám poklopu k rouře připevněn šrouby (4 ks).
- Určena k obetonování.
- Pochozí povrch vtokové mříže má optimální adhezní vlastnosti.
- Zkoušeno a certifikováno pro třídu zatížení D400 dle EN 124.
Technický popis a provedení
- Upevnění mříže v rámu je zajištěno dvojicí nerezových šroubů.
- Mříž a rám jsou vyráběna z tvárné litiny GGG (EN - GJS) dle konstrukčních a materiálových požadavků Normy EN 124 a procházejí pravidelnou certifikací ve zkušebním ústavu.
- Povrchová úprava – bitumen.
Související produkty
-
Kód: 136000000Y6030
| Rozměr mříže | 315 x 315 mm nebo 400 x 400 mm |
| Vnější rozměr rámu | 370 x 370 mm nebo 425 x 425 mm |
| Výška rámu | 67 mm |
| Třída maximálního zatížení | D400 (do 40 t) |
| Hmotnost | 14 nebo 16 kg |
| * Upozornění | * Informativní hodnoty, přesné najdete v tech. listu |
TANAIS litinová mříž čtvercová vč. rámu - katalogový list (118.2 kB)
TANAIS litinová mříž čtvercová vč. rámu - montážní návod (200.8 kB)
